玻璃鋼貯罐

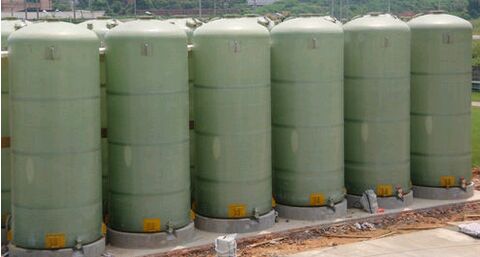

玻璃鋼貯罐的機械性能隨工作溫度的升高而降低

玻璃鋼貯罐的工作溫度與其使用的樹脂種類與固化劑及固化條件有關(guān)。其機械性能隨工作溫度的升高而降低。工作溫度上限的取值，各國標準不一致。日本標準為800C;美國“ASTM”為82°;英國“BS'，為110°;"ASME”設(shè)計溫度為650°(壓力容器);國內(nèi)《玻璃鋼/聚氯乙烯復(fù)合管和管件》規(guī)定最高溫度為80°, 參照國內(nèi)外標準，工作溫度上限取200°，不同的介質(zhì)溫度應(yīng)選用不同的樹脂。

對于玻璃鋼貯罐的工作溫度下限值，國內(nèi)對此沒有規(guī)定。國外日本標準,AD標準、ASTM標準等對此也未作規(guī)定，僅BS標準規(guī)定最低溫度為零下30°。考慮到國內(nèi)外原材料的差異，再加之國內(nèi)手糊玻璃鋼制造廠家很多，所用原材料在技術(shù)指標上、配方上沒有統(tǒng)一標準，成型后的玻璃鋼儲罐在質(zhì)量上差異很大，所以，工作溫度下限暫定為零下100°。但用戶可以根據(jù)當?shù)氐膶嶋H使用經(jīng)驗和制造廠的加工水平確定玻璃鋼貯罐的最低工作溫度。

玻璃鋼貯罐壁溫不僅受內(nèi)存介質(zhì)的影響，同時也受安裝地區(qū)環(huán)境溫度的影響，玻璃鋼貯罐的最低工作溫度除考慮工藝操作條件等因素外，尚應(yīng)考慮環(huán)境溫度。若玻璃鋼貯罐的壁溫由大氣環(huán)境氣溫條件所確定，其最低工作溫度可按該地區(qū)氣象資料，取歷年來月平均最低氣溫的最低值。

已投入市場使用的玻璃鋼貯罐的直徑范圍為150－4000mm，長度為1200－6500mm。上述規(guī)格的罐所用原材料及其配方。制造設(shè)備已完全成熟。它的主要技術(shù)指標為工作壓力不大于1MPa、檢驗壓力為1.5MPa、使用壽命大于30年。

玻璃鋼貯罐容器制作所選用的原材料原材料。

    玻璃鋼水處理貯罐用的原材料包括玻璃纖維，玻璃氈，基體樹脂和輔料。該罐一般由內(nèi)襯層、纏繞層和外保護層組成。在內(nèi)襯層選材時，為避免內(nèi)襯層中玻璃纖維與樹脂間因彈性模量的差異引起的應(yīng)變集中。基體材料應(yīng)選用韌性好、延伸率高、固化收縮率低且具有一定耐腐蝕能力的樹脂；增強材料應(yīng)選用與樹脂具有良好浸潤性、樹脂固化后應(yīng)變集中系數(shù)小、能保持較高樹脂含量的非連續(xù)性短切纖維制品，通常采用45g/m2表面氈和450g/m2短切氈及普通規(guī)格的玻璃布。在纏繞層選材時，要合理選用樹脂固化體系，該體系中，催化劑與引發(fā)劑之間均具有一個適當?shù)摹㈦S環(huán)境溫度、罐徑大小而改變的比例關(guān)系。一般地說，它們在樹脂中所占比例需控制在4％以下，樹脂固化體系的設(shè)計需以小樣試驗為基礎(chǔ)；增強材料應(yīng)選用與樹脂具有良好浸潤性的無捻連續(xù)纖維粗紗。在生產(chǎn)中常用不飽和聚酯樹脂、2400TEX無堿纏繞紗、無堿玻璃鋼表面氈45g/m2、及固化劑和促進劑。

 相關(guān)推薦：玻璃鋼貯罐廠家  玻璃鋼貯罐價格
