玻璃鋼攪拌罐受腐蝕的原因及加強片粘接方法

玻璃鋼攪拌罐受腐蝕的原因及加強片粘接方法

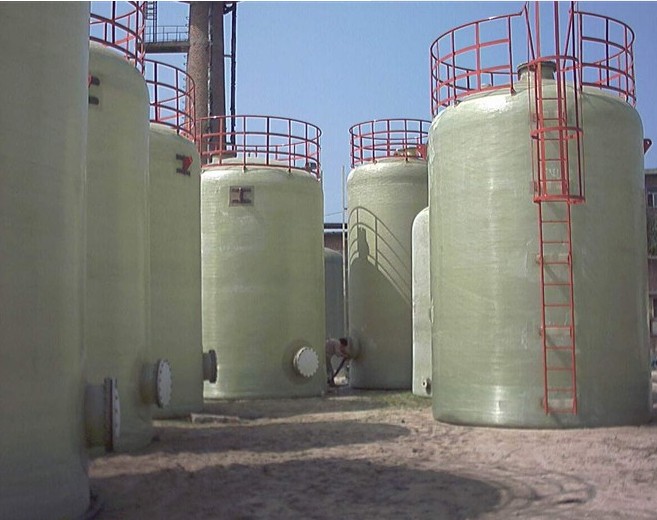

玻璃鋼攪拌罐受腐蝕的原因：

               玻璃鋼攪拌罐有較強的耐腐性，可是長年累月的使用，再加上使用過程中的不注意，也有可能導(dǎo)致其腐蝕。為了能夠讓大家更清晰地了解玻璃鋼攪拌罐腐蝕受到哪些因素影響，小編整理了以下三點，一起來看看吧：

               1、玻璃鋼攪拌罐表面存積著含有其他金屬元素的粉塵或異類金屬顆粒的附著物，在潮濕的空氣中，附著物與不銹鋼罐間的冷凝水，將二者連成一個 微電池，引發(fā)了電化學(xué)反應(yīng)，保護(hù)膜受到破壞，稱之謂電化學(xué)腐蝕。

               2、表面粘附有機物汁液，在有水氧 情況下，構(gòu)成有機酸，長時間則有機酸對金屬表面的腐蝕，表面粘附含有酸、堿、鹽類物質(zhì)，引起局部腐蝕。

     3、在有污染的空氣中，遇冷凝水，形成硫酸、硝酸、醋酸液點，引起化學(xué)腐蝕。

              玻璃鋼攪拌罐耐腐性雖然很強，可是不代表它就不會被腐蝕。那么在以后使用玻璃鋼攪拌罐過程中，要多加注意。

玻璃鋼攪拌罐加強片粘接方法：

      加強片用厚度為2-3mm正交鋪層的玻璃纖維復(fù)合材料板或厚度1-3mm的鋁板制作。用鋁板制作加強片時，加強片表面應(yīng)平整，用砂布打磨去除表面氧化層，并將加強片放在酸處理液中加熱到65度，并放置15min，再用自來水沖洗干凈，然后在105度下烘2小時，除去水分，處理后的玻璃鋼攪拌罐加強片表面切勿用手觸摸，處理液的重量比為硫酸：蒸餾水：重鉻酸鉀＝10：30：1。

      粘接加強片之前，用100目砂紙打磨試件表面，擦去表面灰塵，用乙酸乙酯清除脫模劑及表面油垢，在用丙酮清洗一遍試件冰涼干。由于單向復(fù)合材料在纖維方向上的拉伸強度很高，拉伸試驗時加強片容易滑脫，建議選用環(huán)氧618：200＃聚酰胺：二縮水甘油醚：咪唑=100：80：15: 2。試件和加強片涂好粘接劑施加接觸壓力固化，垂直纖維方向的拉伸試件和45度偏拉伸試件的強度較低，可采用常溫膠粘劑。

      玻璃鋼攪拌罐加強片固化之后，在試件測試部位表面用砂紙打磨，裸露出纖維層，用丙酮、乙酸乙酯處理去除表面油污，畫好測量方向線，采用502膠粘劑粘貼應(yīng)變片，應(yīng)變片粘貼方向與被測材料性能方向一致，膠粘劑固化后即完成試件的制作工作了。
